MCB क्या होता है? कैसे काम करता है? Fuse से बेहतर क्यों है?

👉 परिचय (Introduction)

घर, दुकान, ऑफिस या किसी भी बिल्डिंग की वायरिंग में सुरक्षा सबसे महत्वपूर्ण होती है। पहले Fuse का जमाना था, लेकिन आज लगभग हर जगह MCB (Miniature Circuit Breaker) लगाया जाता है, क्योंकि यह ज्यादा सुरक्षित, तेज़ और भरोसेमंद होता है।
इस ब्लॉग में हम MCB के बारे में A–Z जानकारी आसान भाषा में जानेंगे।

🔌 MCB क्या होता है? (What is MCB in Hindi)

MCB का पूरा नाम Miniature Circuit Breaker है। यह एक ऑटोमैटिक इलेक्ट्रिकल सुरक्षा स्विच है जो ओवरलोड या शॉर्ट सर्किट होने पर बिजली सप्लाई को तुरंत बंद कर देता है।

सरल शब्दों में:

जब लाइन में कोई खतरा पैदा होता है, तो MCB खुद ट्रिप होकर आपकी वायरिंग और उपकरणों को बचाती है।

⚙️ MCB कैसे काम करता है? (How MCB Works)

MCB दो प्रकार से fault पहचानती है और ट्रिप होती है—

1️⃣ Thermal Trip (Overload Protection)

जब सर्किट में ज़रूरत से ज्यादा load लगता है, तो MCB के अंदर लगी bimetal strip गर्म होकर मुड़ जाती है।
यह strip bend होते ही MCB को ट्रिप कर देती है।

इससे बचाव:

• वायरिंग जलने से

• अधिक लोड से बनने वाली गर्मी से

• उपकरणों के खराब होने से

2️⃣ Magnetic Trip (Short Circuit Protection)

Short circuit होने पर current अचानक कई गुना बढ़ जाता है।
MCB के अंदर मौजूद magnetic coil तुरंत react करती है और 1 millisecond में MCB ट्रिप हो जाती है।

इससे बचाव:

• चिंगारी (sparking) से

• धमाके (blast) से

• आग (fire) लगने से

🧩 MCB के पार्ट्स (Components of MCB)

• Bimetal Strip

• Magnetic Coil

• Arc Chute

• Contact System

• Operating Mechanism

• Insulated Body

• Toggle / Lever

📌 MCB के प्रकार (Types of MCB)

A. ट्रिपिंग कर्व के अनुसार

1. B-Curve MCB

• घरेलू wiring में इस्तेमाल

• Normal appliances (Fan, Bulb, TV)

2. C-Curve MCB

• AC, Fridge, Motor, Geyser

• Moderate starting load

3. D-Curve MCB

• Heavy Motors

• Industrial use

B. Poles के अनुसार

• SP (Single Pole)

• DP (Double Pole)

• TP (Triple Pole)

• TPN (Three Phase + Neutral)

• FP (Four Pole)

🔢 MCB Rating कैसे चुने? (How to Select MCB Rating)

MCB RatingRecommended Load6ALights + Fan10ATV, Computer, Light Load16AMixer, Iron, Washing Machine20AGeyser, Heater32AAC, Big Load40A–63AMain Line

🔥 Fuse क्या होता है? (Short Explanation)

Fuse एक metal wire होती है जो ज्यादा current आने पर जलकर बिजली काट देती है।

कमियाँ:

• हर बार fuse बदलना पड़ता है

• spark ज्यादा होता है

• safety कम

• accurate protection नहीं होती

⚡ MCB Fuse से बेहतर क्यों है? (MCB vs Fuse Comparison)

नीचे आसान भाषा में पूरा comparison दिया गया है:

1️⃣ Safety में MCB Fuse से कई गुना आगे

• Fuse फटने पर spark उड़ते हैं

• Shock का खतरा

• आग लगने की संभावना

MCB में:

• Safe arc कंट्रोल

• कोई spark बाहर नहीं

• ज्यादा सुरक्षित

2️⃣ MCB दो fault पकड़ती है — Fuse सिर्फ एक

Fuse detect करता है:

• Overload

MCB detect करती है:

• Overload

• Short Circuit

इसलिए MCB ज्यादा smart और advanced है।

3️⃣ MCB Reset होती है — Fuse बदलना पड़ता है

Fuse फट गया → नई wire डालो
MCB ट्रिप हुई → बस ON करो

4️⃣ MCB की ट्रिपिंग Accurate होती है

• Standard trip curve

• Perfect detection

• No human error

Fuse में:

• Manual wire selection

• गलती होने की संभावना ज्यादा

5️⃣ MCB बार-बार उपयोग में आती है

MCB हज़ारों बार ट्रिप होकर भी चलती रहती है।
Fuse एक बार फटे → खत्म!

6️⃣ MCB maintenance-free है

Fuse box में बार-बार wire बदलनी पड़ती है।
MCB → Zero maintenance.

7️⃣ MCB में fire risk बहुत कम

Arc chute spark को अंदर रोक लेता है।
Fuse में spark खुले में निकलता है → खतरा ज्यादा।

💡 Fuse vs MCB Comparison Table

FeatureFuseMCBProtectionOnly OverloadOverload + Short CircuitOperationWire meltsAuto TripResetReplaceSwitch ONSafetyLowHighAccuracyLowHighLifeOne TimeLong LifeMaintenanceHighZeroFire RiskHighVery Low

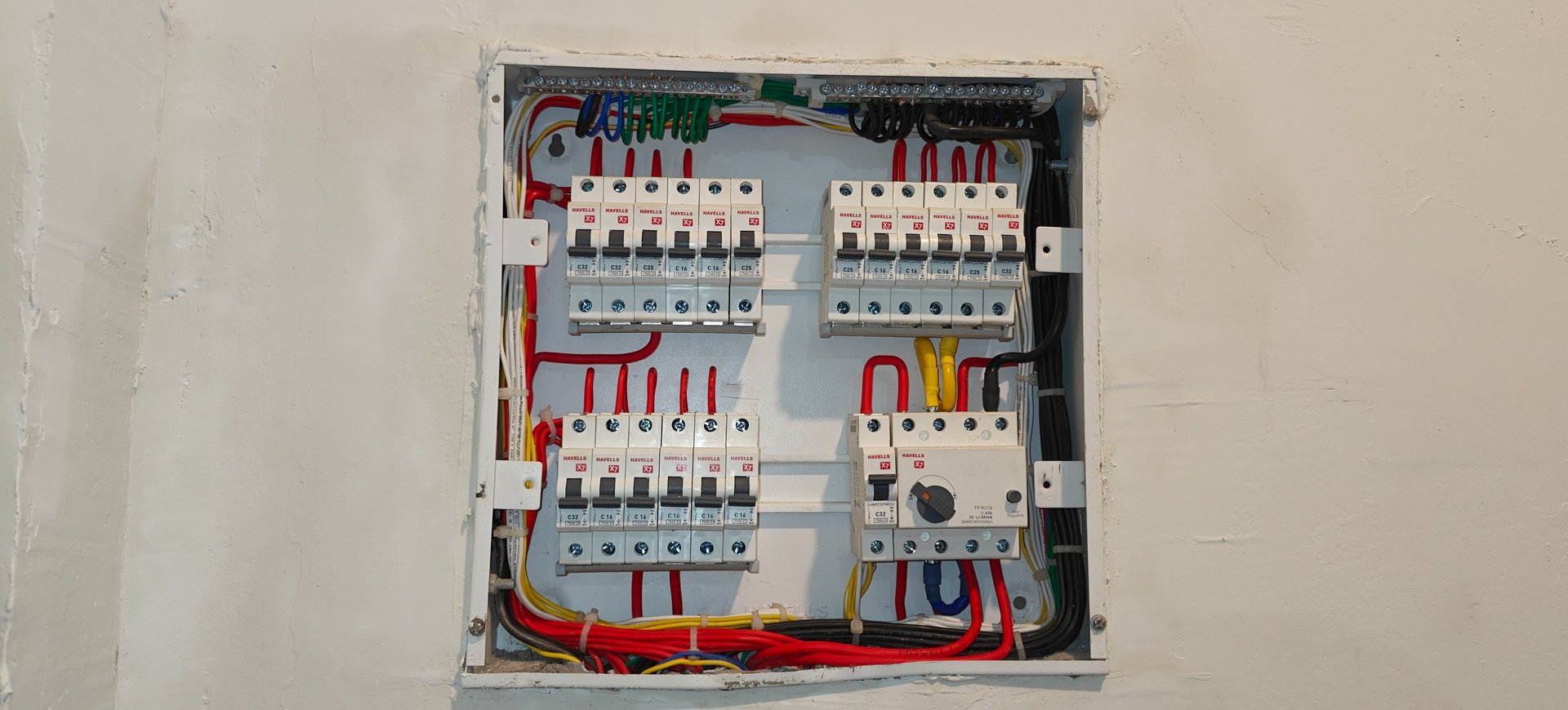

🏠 घर में कौन सी MCB लगानी चाहिए? (Choosing Right MCB for Home)

Main Line:

• 32A / 40A / 63A

• DP / TPN

Room Circuits:

• 10A (Lights + Fan)

• 16A (Mixed Load)

Heavy Load:

• 20A → Geyser

• 16A/20A → Washing Machine

• 32A → AC

🔧 MCB लगाने के फायदे (MCB Advantages in Real Life)

• वायरिंग जलने से बचती है

• Fire hazard कम होता है

• Shock से सुरक्षा

• घर का हर उपकरण Safe

• बिजली की पूरी system life बढ़ती है

🌟 निष्कर्ष (Conclusion)

MCB आज हर घर, दुकान, ऑफिस और फैक्ट्री में आवश्यक हो चुका है। यह Fuse की तुलना में कई गुना सुरक्षित, तेज़, सटीक और भरोसेमंद है। अगर आप अपने घर या दुकान में electrical safety चाहते हैं, तो हमेशा branded और सही rating की MCB का उपयोग करें।
